三鼎STS-752系列全站儀

2017-06-19 熱度：6523 ℃

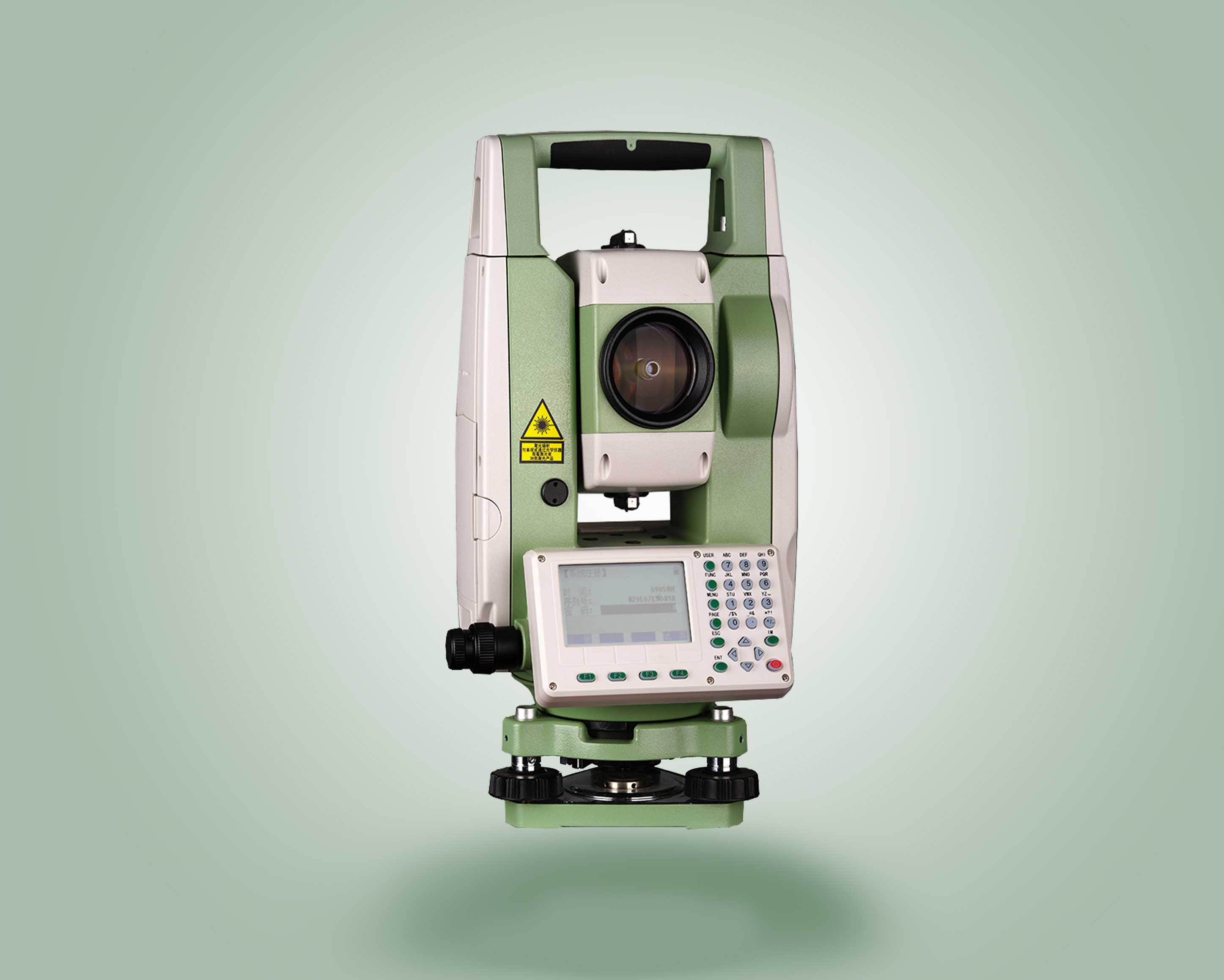

三鼎STS-752系列全站儀

自由設站

在您最需要的任何地方安置全站儀，利用該程序可計算出測站點的三維坐標并設置定向方位角。最多可以使用5個已知點作為后視點參與計算，觀測值可以是單面或雙面觀測的角度及距離值。

放樣

放樣點的數據可以由現場輸入，也可以調用全站儀內存的數據。內存數據可以通過計算機上傳并保存在全站儀中。同時可以查看極坐標、正交和坐標差放樣的偏差值。

對邊測量

該程序可以實時計算2個目標點間的斜距、平距、高差和方位角。參與計算的點可以實時測得或從內存中選取的，也可以從鍵盤人工輸入的。用戶可以有折線對邊和射線對邊兩種選擇。在測量過程中，最后兩點可以即時進行對邊的檢查。

參考線/弧

應用這個程序給建筑物各種線、道路直線部分的放樣和檢核，以及指導直線開挖等工作帶來巨大的方便。參考線還可以根據需要平移、旋轉調整。

建筑軸線放樣

建筑軸線是建筑物場地布局的依據，所有點都是根據其與軸線地相對位置關系進行放樣的。放樣過程中，儀器、棱鏡、放樣點以及軸線的相對位置關系都有圖形顯示。

懸高測量

有些棱鏡不能到達的被測點，可先直接瞄準其正下方基準點上的棱鏡，測量平距，然后瞄準懸高點，測出被測點的高差?？捎糜跍y量高壓線、橋梁等構筑物的凈空高。

面積測量

面積測量程序可以實時測算目標點之間連線所包圍的面積和周長。目標點的點數沒有限制，參與計算的點可以實時測得，從內存中選取，也可從鍵盤中現場輸入。

隱蔽點測量

使用隱蔽點測量程序和隱蔽點測量桿可以輕松地測量隱蔽點。測量前要先配置桿的長度和棱鏡間距，隱蔽點測量桿可以任意姿態放置，桿的一端放到隱蔽點上，通過對棱鏡的測量由程序計算隱蔽點的坐標。

道路設計與放樣

可利用直線、圓弧、緩和曲線和交點四類要素編輯道路的平面和高程設計值。道路放樣功能可以方便快捷的根據道路里程樁號定出中樁、邊樁和斜坡邊界的位置。

COGO程序

COGO提供多種坐標幾何計算功能。包括：正算、反算、角-角交會、角-距離交會、距離-距離交會、線-線交點、垂足計算、延長線計算等。計算的點可以立即用于放樣。

應用領域：

傳統：測繪工程、建筑工程、水利工程、交通與道路工程、地籍與房地產測量

廣泛：大型工業生產設備與構建安裝調試，大橋、水壩的變形觀測、地質災害監測、體育競技等。

具體應用：

控制測量：

帶狀地形和隱蔽地區，如線路控制測量和城市控制測量，使用全站儀的基本測量功能——導線測量，布設導線網和邊角網十分靈活，觀測方便，精度高。與GNSS產品（手持機、RTK）配合使用，布網形式更靈活，觀測更方便，精度更可靠。平面和高程控制可同時進行，用全站儀三角高程測量完全可以代替四等水準測量。

地形測量：

使用全站儀的程序測量功能進行三維坐標測量、側方交匯、后方交會、測土方等，不但操作簡單，而且速度快、精度高，并可同時進行控制測量和碎部點測量。通過傳輸設備可將全站儀與計算機、繪圖儀相連形成內外業一體化的測繪系統，從而大大提高地形圖測繪的質量和效率。

工程放樣：

使用全站儀放樣測量功能可將設計好的建筑物、道路、管線等設施的位置，按圖紙要求快速、準確地測設到施工現場的實地，作為施工的依據；特別是一些造型復雜、要求高、規模大的建（構）筑物等。

變形監測：

在建筑物的變形觀測、地質災害的動態監測中，使用全站儀的坐標測量功能對變形部位的三維坐標進行實時監測，可以及時掌握變形規律，保障結構安全。

三鼎制造STS-750系列全站儀，精湛工藝制造，適應各種測量環境：高溫、嚴寒、淋雨；勝任各大測量任務：測圖、工程、建筑。優秀的防護及環境適應能力，使儀器在各種復雜惡劣的作業條件下工作性能穩定如常，隨時保證測量成果的可靠性，確保最大程度的使用效率。 750全站儀豐富的測量程序，時時刻刻讓您得心應手。

R：免棱鏡 L：下激光對中 C：SD卡

指標	型號	752R4L		752R6L	752R8L
最大距離 (天氣良好)	免棱鏡	350，		600	800m
	單棱鏡	5.0km
	反射片	1.0km
數字顯示	最大：99999999.999 最小0.1mm
精度	有棱鏡	±（2mm+2*10^-6·D）
	免棱鏡	±（3mm+2*10^-6·D）
測量時間	精測0.3秒，跟蹤0.1秒
氣象修正	溫度氣壓傳感器自定改正
棱鏡常數修正	輸入?yún)?shù)自動改正
角度測量
測角方式	絕對編碼
碼盤直徑	79mm
最小讀數	0.1″/1″/ 5″/10″可選
精度	2″
探測方式	水平盤：對徑垂直盤：對徑
望遠鏡
成像	正像
鏡筒長度	154mm
物鏡有效孔徑	望遠：45mm，測距：50mm
放大倍率	30×
視場角	1°30′
最小對焦距離	１ｍ
分辨率	3″
自動垂直補償器
系統	雙軸液體光電式
工作范圍	±4′
精度	1″
水準器
管水準器	30″／2mm
圓水準器	8′／2mm
對中器
激光對中			√
光學對中	成像		正像
	放大倍率		3×
	調焦范圍		0.5ｍ～∞
	視場角		5°
顯示器
類型	8行全中文高清液晶屏
機載電池
電源	3100mA 可充鋰電池
電壓	直流7.2V
連續工作時間	8小時
尺寸
外形尺寸	200mm×190mm×350mm
重量	6.0kg
